    三相PWM整流器核心算法講解

    2020-11-10 16:20:22

    三相PWM整流器在dq軸上的數學模型如下圖所示。

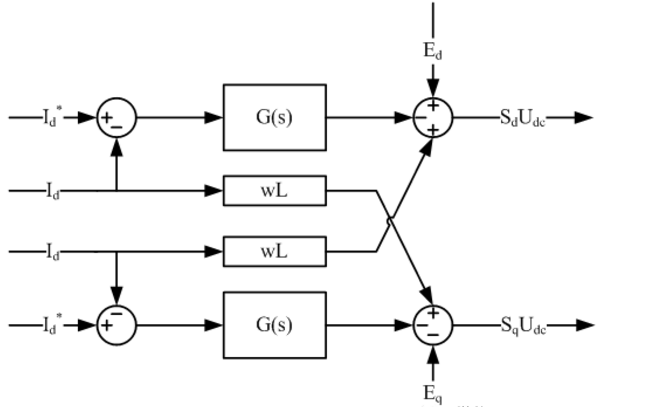

    常規算法采用前饋解耦控制算法,算法模型如下圖所示。


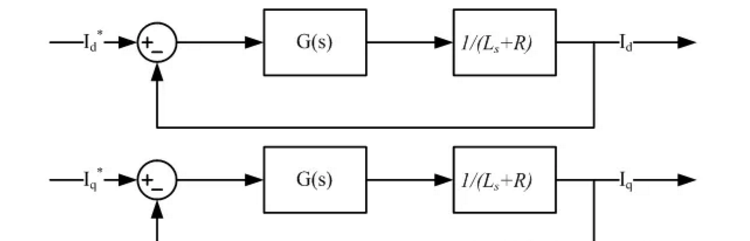

    將圖1和圖2結合起來,得到電流環的控制模型,如下圖所示。

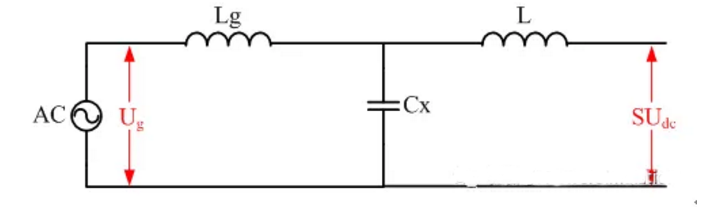

    交流側物理電路如下圖所示。其中Lg為網側寄生電感,Cx為整流器輸入X電容,L為整流器濾波電感。

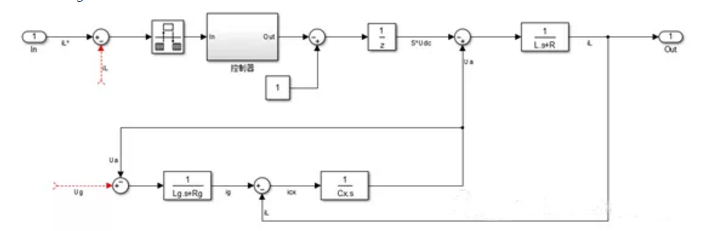

    離散化控制模型如下圖所示。其中速率轉換模型對應AD采樣,1/z對應一個控制周期的延時,Ug為交流輸入電壓,Ua為X電容上電壓,iL為交流電感上電流,icx為X電容上電流。

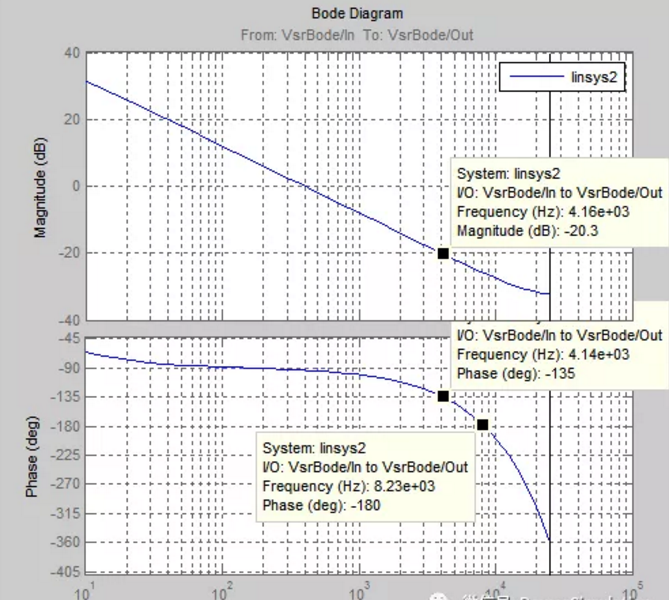

    以下案例中取L=400uH,Cx=10uF,開關頻率f=50kHz,先不加控制器,繪制系統開環波特圖如下圖所示。

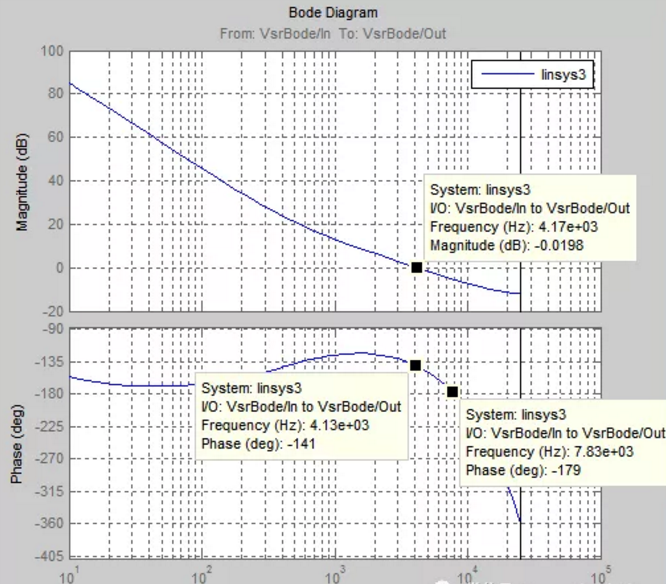

    相位-180°對應頻率1/6fs(8.23kHz),相位-135°對應頻率1/12fs。按照相位裕度-45°計算,控制器的開環增益與系統在相位-135°的增益相互抵消,即,在角頻率處,PI控制器的增益為Kp,即。為了盡量減小PI控制器對相位的滯后影響,取控制器的轉折角頻率,處對應的相位為-45°,即,由此計算得到。根據此公式計算得到PI參數,得到系統的開環波特圖如下圖所示。從下圖知,系統的相位裕度為39°,帶寬為7.83kHz,即1/6fs。


    根據以上的理論計算,在仿真模型上驗證,得到電交流側電流的頻譜圖如下圖所示,總諧波為4.51%。


    實際應用中考慮死區影響,交流側電流頻譜圖如下圖所示。與上圖相比,諧波明顯變大,總諧波由4.51%增加到5.36%,尤其是5次、7次、11次和13次諧波明顯增大。為了減小諧波,需要針對特定頻率進行諧波抑制,具體在下一章節講解。
